Schweiss-Schneider GmbH • Neu-Isenburg / Erfurt / Viernheim
Sonderschweißverfahren

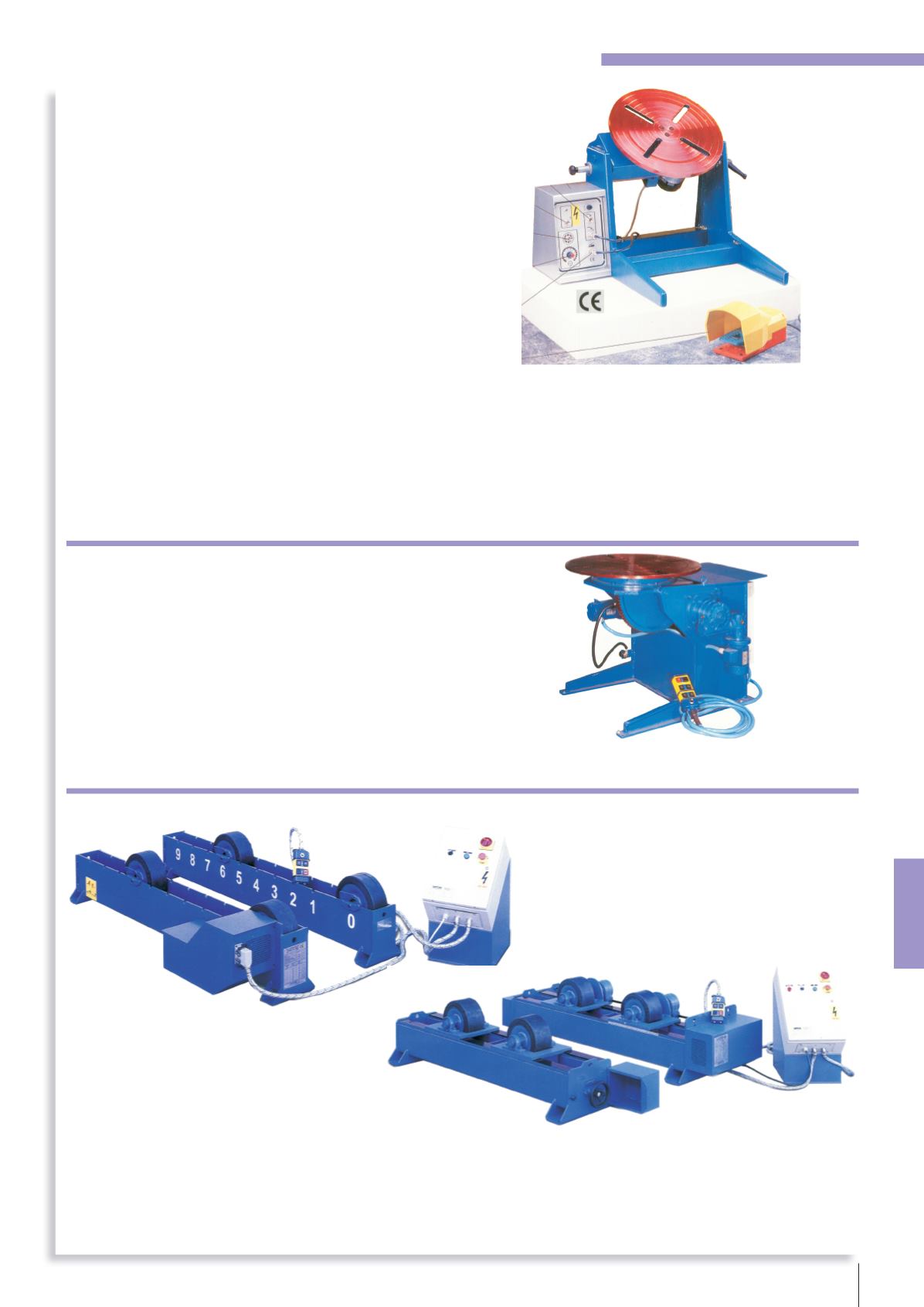

Drehpositionierer PTM 40
Der Drehpositionierer PTM 40 eignet sich für das Drehen
und schweißgerechte Positionieren von Bauteilen mit
einem Gewicht bis 40 kg.
Der Einsatz erfolgt vorzugsweise beim teilmechanisierten
Schweißen von Einzel- und Serienteilen.
Außer beim Schweißen von Rundnähten sind mit dem PTM
40 insbesondere bei nichtrotationssymetrischen Bauteilen
erhebliche Kosteneinsparungen dadurch zu erzielen, dass
diese Teile durch kombinierte Dreh- und Kippbewegungen
für das Schweißen in Wannen- bzw. Horizontallage positio-
niert werden können.
Die Drehbewegung erfolgt über einen leistungsstarken
Gleichstrommotor mit nachgeschalteter Getriebeeinheit.
Die Drehgeschwindigkeit ist im Regelbereich von 0,5 bis 9
U/min. stufenlos einstellbar.
Die Kipp-Position des Drehtellers kann in 6 Stufen über
insgesamt 90° verstellt werden. Zur Arretierung der einzel-
nen Positionen wird ein Federbolzen in eine Lochscheibe
eingerastet und ein Schnellspann-Klemmhebel sichert diese
Stellung zusätzlich ab.
Für die Schweißstromübertragung bis 300 A wird ein
Messingschleifring eingesetzt.
Technische Daten:
Netzanschlussspannung: 230 V / Lichtnetz
Antriebsmotor: 24 V, 60 W, 3000 U/min.
Getriebe: Regelbereich 1:3000
Gewicht: 3,5 kg
Maße (LxTxH): 640x510x430 mm
Drehteller-Ø: 350 mm
Artikel-Nr.
Drehpositionierer PTM 40
3921850
Drehpositionierer bis 8 to
Diese Drehpositionierer eignen sich für das teil- oder voll-
mechanisierte Schweißen von Einzel- oder Serienteilen bis
max. 8 to Bauteilgewicht.
Neben der häufigsten Anwendung - Schweißen von Rund-
nähten - können insbesondere bei nichtrotationssymet-
rischen Bauteilen hohe Zeiteinsparungen erzielt werden,
wenn durch entsprechendes Positionieren anstelle in
Zwangslagen in Horizontal- bzw. Wannenlage geschweißt
wird.
Drehtische / Rollenböcke
Rollenbock-Drehvorrichtungen bis 250 to
Die Rollenbock-Drehvorrichtungen werden zum Drehen und Positionieren von Behältern und anderen, hauptsächlich
zylindrischen, Bauteilen bei der Einzel- wie auch bei der Serienfertigung eingesetzt.
Hierbei kann das Schweißen sowohl manuell von Hand als auch halb- oder vollautomatisch erfolgen.
Eine Rollenbock-Einheit besteht aus jeweils einem Antriebs- (M)- und einem Leerlaufrollenbock (F), auf die sich je
zur Hälfte die angegebenen Gesamtbelastungen verteilen.
Alle Rollenböcke lassen sich auf den gewünschten Bauteildurchmesser einstellen.
Modelle können je nach Belastung und
Ausführung von der Abbildung abweichen
Modelle können je nach Belastung und
Ausführung von der Abbildung abweichen
