Sonderschweißverfahren

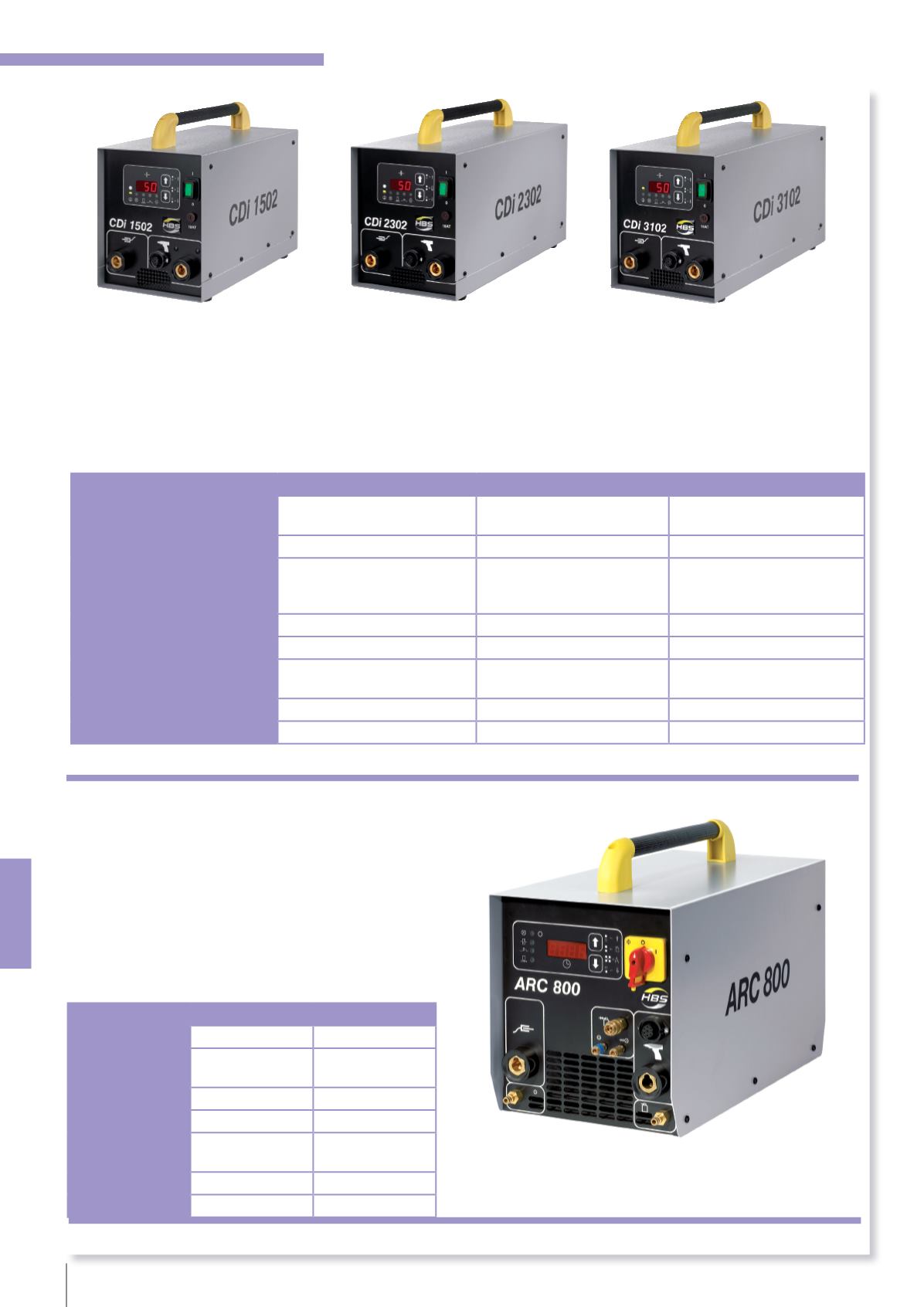

Bolzenschweißgerät ARC 500/800 mit
Hubzündung
Zum Schweissen von M3 ÷ MR10/MR12 an allen Stahlsor-
ten.
Für die Schweißung von Formdreh-, Blech- und Biegeteilen.
Für Bolzen mit und ohne Zündspitze.
Für Bolzen mit Keramikring oder Schutzgas.
Digitale Schweißanzeige in msec.
Schweißfolge: 8 bis 35 Bolzen / Minute, je nach Einsatz und
Bolzendurchmesser. Schutzart: IP 23.
TYP
ARC 500
ARC 800
Gas/Automatik Option
Serie/Option
Schweißbereich
Ø [mm]
M3-MR 10
2-8
M3-MR 12
2-10
Schweißzeit
5-350 msec.
5-1000 msec.
Anschluss
400 V, 3 Ph, 32 A 400 V, 3 Ph. 32 A
Maße [mm]
L x B x H
470x230x220
(ohne Griff)
470x230x220
(ohne Griff)
Gewicht
31 kg
37 kg
Artikel-Nr.
3909155
3909160
HBS Bolzenschweißsysteme
Bolzenschweißgeräte CD 1502/2302/3102 für Spitzenzündung
Zum Schweißen mit Spitzenzündung von M3 ÷ M8 an allen Stahlsorten, Aluminium, Messing, Kupfer sowie verzinkten Ble-
chen. Sehr einfache Bedienung. Stufenlose Energieeinstellung (Rückladung über Sollwertschalter). Automatische Abschaltung
bei Überhitzung. Einfache Kontrolle aller Funktionen über LED Anzeigen.
Technische Daten:
Schweißmaterial: Stahl (unlegiert und legiert), Aluminium, Messing
Ladespannung: 50-220 V stufenlos regelbar, Stromquelle: Kondensator
Anschluss: 230 V, 50/60 Hz, 10 AT. Schutzart: IP 23
TYP
CD 1502
CD 2302
CD 3102
Schweißbereich Ø [mm]
M3-M8: 2-8, Tellestifte: 2,0
und 2,7 , ISO-Nägel 2-3
M3-M8 (M10 bedingt)
2-10
M3-M10
3-10
Kapazität
66.000 µF
99.000 µF
132.000 µF
Schweißfolge (Ladespannung) M3= 40 Bolen/min. (60V)
M8 = 14 Bolzen/min. (200 V)
M8 = 12 Bolzen/min. (220 V)
M3 = 33 Bolzen/min. (60V)
M8 = 12 Bolzen/min. (170 V)
M10 = 9 Bolzen/min. (210 V)
M3 = 20 Bolzen/min. (50V)
M8 = 10 Bolzen/min. (140 V)
M10 = 6 Bolzen/min. (220V)
Schweißzeit
1-3 msec.
1-3 msec.
1-3 msec.
Schweißenergie
1.600 Ws
2400 Ws
3200 Ws
Maße [mm]
L x B x H
400x205x250
(ohne Griff)
480x205x250
(ohne Griff)
480 x 205 x 250
(ohne Griff)
Gewicht
14 kg
17 kg
18 kg
Artikel-Nr.
3909149
3909150
3909
Passende Handpistolen und Schweißelemente auf Anfrage.
