Schweiss-Schneider GmbH • Neu-Isenburg / Erfurt / Viernheim

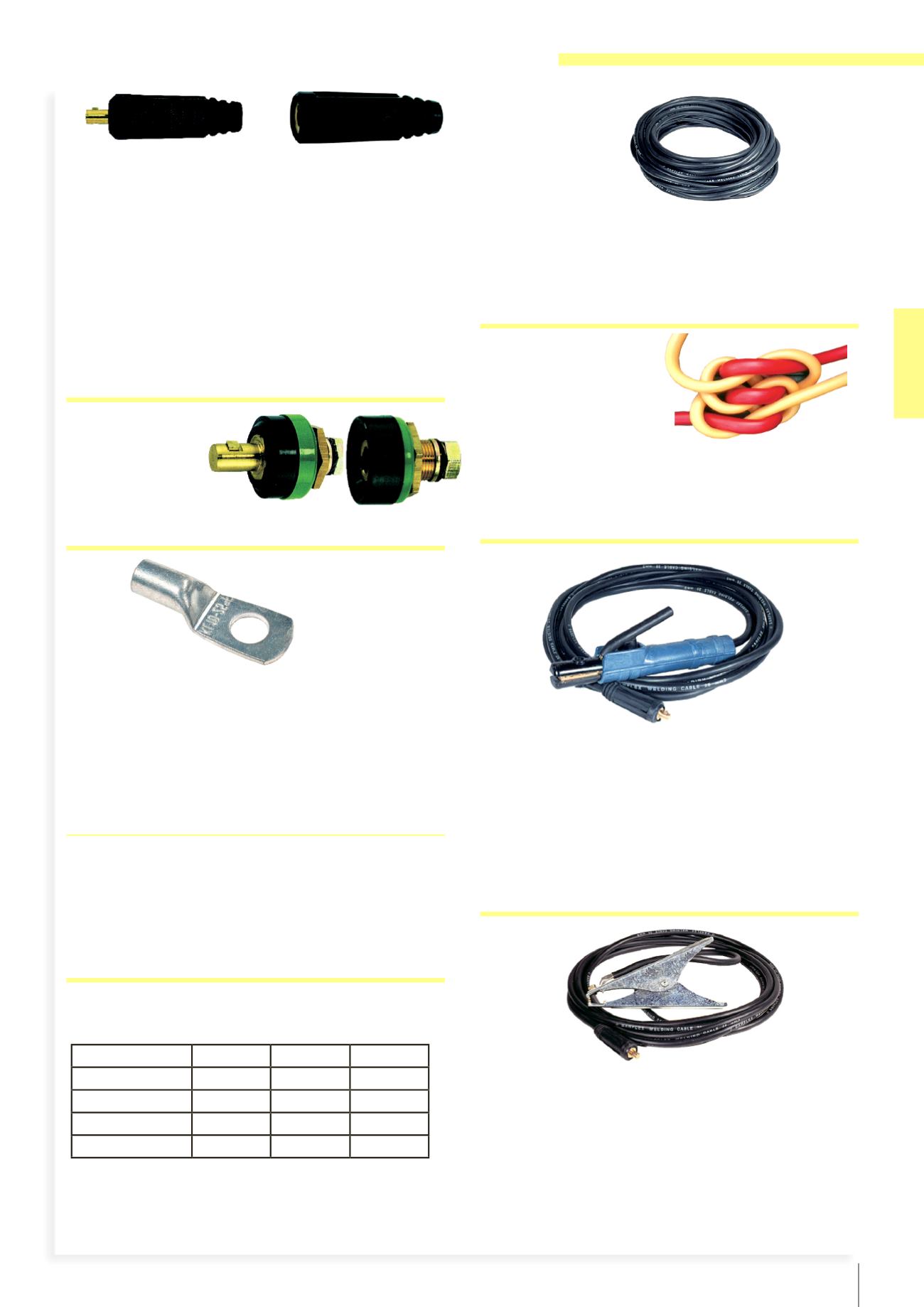

Schweißtechnisches Zubehör
Schweißkabelkupplung, System Dinse
Standardausführung
Artikel-Nr.
Bolzen-Ø 9 mm:
Stecker SKM 25, 10-25 mm 2
2150160
Buchse BKM 25, 10-25 mm 2
2150161
Bolzen-Ø 13 mm:
Stecker SK 35, 16-35 mm 2
2150175
Buchse BK 35, 16-35 mm 2
2150170
Stecker SK 50, 35-50 mm 2
2150135
Buchse BK 50, 35-50 mm 2
2150140
Stecker SK 70, 50-70 mm 2
2150155
Buchse BK 70, 50-70 mm 2
2150150
Schweißkabel-
kupplung,
System Dinse
Einbauausführung
Auf Anfrage
Kabelschuhe für Schweißkabel
zum Einlöten, für Schweißkabel:
Artikel-Nr.
Kabelschuh 16 mm
2
, Loch-
∅
8,5 mm
2150034
Kabelschuh 25 mm
2
, Loch-
∅
10,5 mm
2150035
Kabelschuh 35 mm
2
, Loch-
∅
10,5 mm
2150039
Kabelschuh 35 mm
2
, Loch-
∅
13,5 mm
2150040
Kabelschuh 50 mm
2
, Loch-
∅
10,5 mm
2150045
Kabelschuh 50 mm
2
, Loch-
∅
13,5 mm
2150050
zum Quetschen, für Schweißkabel:
Artikel-Nr.
Kabelschuh 16 mm
2
, Loch-
∅
8,5 mm
2150063
Kabelschuh 25 mm
2
, Loch-
∅
8,5 mm
2150064
Kabelschuh 35 mm
2
, Loch-
∅
8,5 mm
2150065
Kabelschuh 50 mm
2
, Loch-
∅
10,5 mm
2150066
Kabelschuh 50 mm
2
, Loch-
∅
13,5 mm
2150067
Kabelschuh 70 mm
2
, Loch-
∅
13,5 mm
2150068
Belastungstabelle für Schweiß- und Massekabel:
Schweißstrom bis 5 mtr.
ab 10 mtr. ab 50 mtr.
bis 150 Ampere 25 qmm 35 qmm 50 qmm
bis 200 Ampere 35 qmm 50 qmm 70 qmm
bis 300 Ampere 50 qmm 70 qmm 95 qmm
bis 400 Ampere 70 qmm 95 qmm 120 qmm
Kabelquerschnitte bis max. 60% ED, gültig für CU-Kabel
(Erfahrungsrichtwerte)
Schweißkabel,
hochflexibel
Meterware
Artikel-Nr.
Schweißkabel 16 mm
2
2150000
Schweißkabel 25 mm
2
2150005
Schweißkabel 35 mm
2
2150010
Schweißkabel 50 mm
2
2150015
Schweißkabel 70 mm
2
2150020
Schweißkabel 95 mm
2
2150025
Schweißkabel,
superhochflexibel
Meterware
Artikel-Nr.
Schweißkabel 35 mm
2
2160005
Schweißkabel 50 mm
2
2160010
Schweißkabel 70 mm 2
2160015
Schweißkabel, fertig montiert
5 Meter Schweißkabel mit Elektrodenhalter und DINSE
Steckerteil
Artikel-Nr.
16 mm
2
/SK 25, Elektrodenhalter 200 A
2150084
25 mm
2
/SK 25, Elektrodenhalter 200 A
2150085
25 mm
2
/SK 35, Elektrodenhalter 200 A
2150086
35 mm
2
/SK 35, Elektrodenhalter 300 A
2150090
50 mm
2
/SK 50, Elektrodenhalter 400 A
2150095
70 mm 2 /SK 70, Elektrodenhalter 600 A 2150100
Werkstückkabel, fertig montiert
5 Meter Schweißkabel mit Werkstückzange und DINSE
Steckerteil
Artikel-Nr.
16 mm
2
/SK 25, Werkstückzange 200 A
2150104
25 mm
2
/SK 25, Werkstückzange 200 A
2150105
25 mm
2
/SK 35, Werkstückzange 200 A
2150106
35 mm
2
/SK 35, Werkstückzange 300 A
2150110
50 mm
2
/SK 50, Werkstückzange 400 A
2150115
70 mm
2
/SK 70, Werkstückzange 600 A
2150116
Schweißkabel & Zubehör
